آموزش مدار منطقی – آشنایی با فلیپ فلاپ SR (رایگان)
0 ساعت
0.0

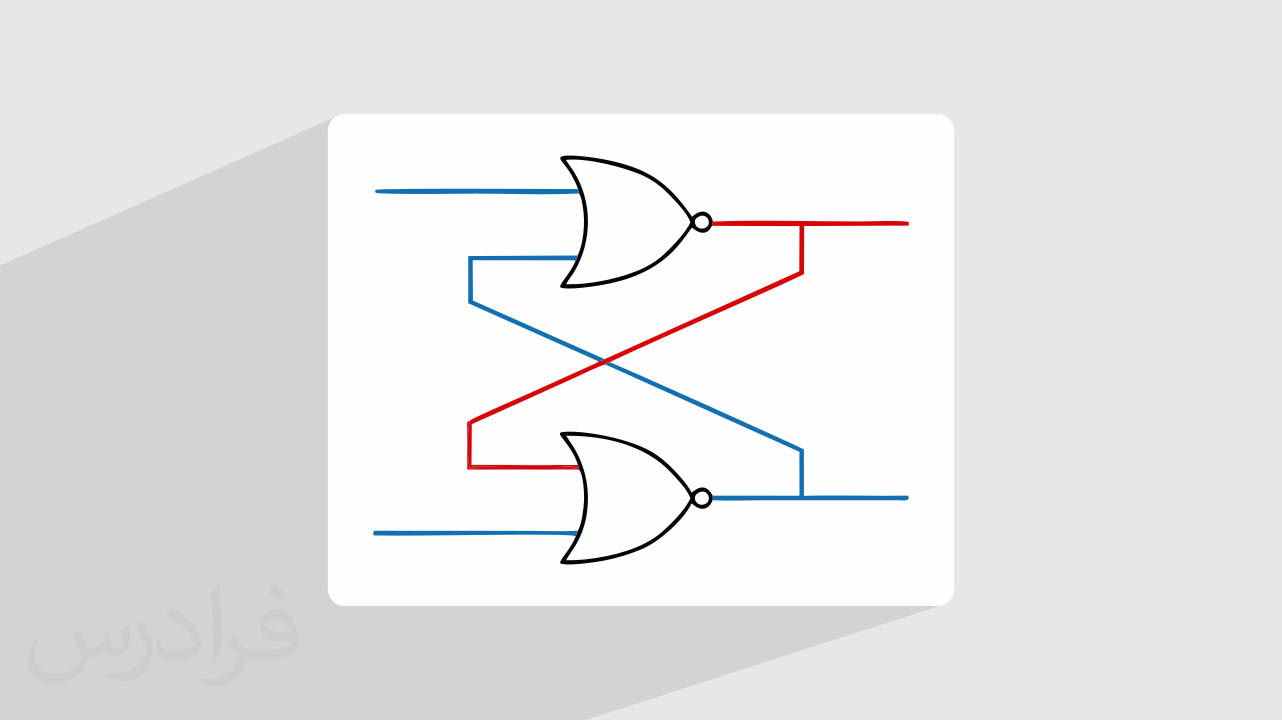

فلیپ فلاپ SR یا SR Latch، یک المان مدار دیجیتال است که میتواند یک بیت اطلاعات را ذخیره کند. این المان دو حالت پایدار دارد و برای ذخیره اطلاعات دودویی استفاده میشود. فلیپ فلاپ SR از دو دروازه NOR یا دو دروازه NAND تشکیل شده است. لچ SR، دارای دو ورودی Set و Reset و دوخروجی Q و معکوس Q یا 'Q است. ورودی Set مسئول تنظیم خروجی Q به حالت ۱ و Reset مسئول بازنشاندن خروجی Q به حالت غیرفعال یا صفر است و Q وضعیت فعلی فلیپ فلاپ را نشان میدهد و 'Q نمایانگر معکوس وضعیت فعلی است. ساختار یک فلیپ فلاپ SR، حفظ یک حالت خاص را، تا زمانی که یک سیگنال خارجی تغییری را ایجاد کند، امکانپذیر میکند. در فلیپ فلاپ SR، وقتی ورودی S یا Set فعال میشود، خروجی Q با ۱ مقداردهی خواهد شد؛ در مقابل، وقتی ورودی Reset یا R فعال میشود، خروجی Q به ۰ تغییر میکند. اگر هر دو ورودی S و R همزمان غیرفعال باشند، فلیپ فلاپ وضعیت فعلی خود را حفظ میکند. اما اگر هر دو ورودی S و R به طور همزمان فعال باشند، ممکن است به یک حالت ناشناخته منجر شود و عملکرد دقیق آن به ترکیب خاصی که در طراحی و اجرای مدار استفاده میشود، بستگی دارد.
